本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车并网发交流电动制冷机组高低压配电源箱的帮助： 1、合理可行的管理电量。 2、方面对电路系统的开闭工作。 3、有较高的平安护甲平衡等级，能直观教学的表现线路的导通情况下。

项目名称：656KW柴油车电站机柜单机配电箱主要元件明细清单
配电装置箱主要的部件菜单
序号顺序	名字	型號样式	厂家	个数	厂家直销
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	来发减速空气能机组管理器	HGM6110	只	1	众智
3	发调速电机组机转数调节器	C2002	只	1	孚创
4	整流交流电源方案	DC24V	只	1	众智
5	家庭型期间继电器电路图广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	中型中央接触器设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

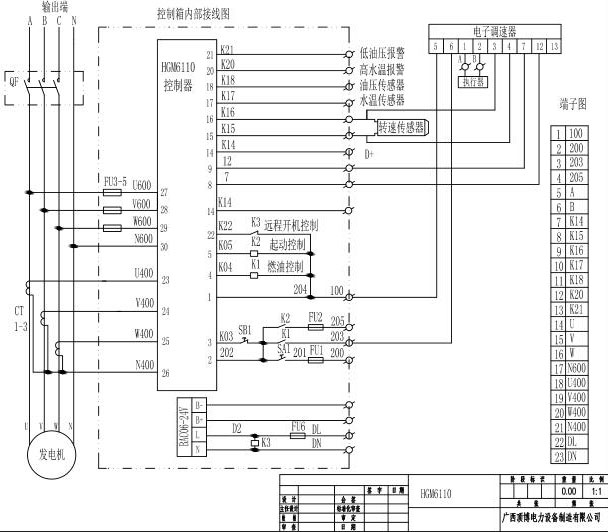

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.sshunheji.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
